Hydraulivinssi Warn Series 20XL std/air 9072 kgf

Name: Hydraulivinssi Warn Series 20XL std/air 9072 kgf
Brand: Warn
SKU: 74750
Availability: PreOrder

8.946,00 €

Hinta sis. ALV 25,5%

Yksikkö: KPL

Tuotetunnus: 74750

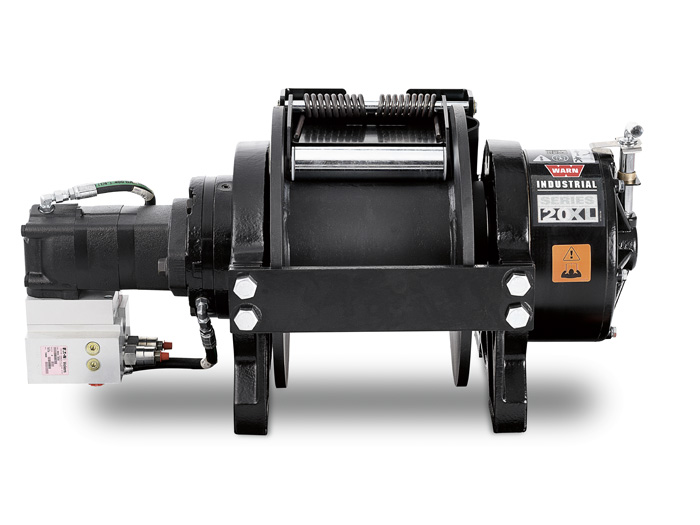

Warn Series 20XL Hydraulivinssi – Std rumpu, paineilma vapautus

Tehokkaalla 131cm³ suorituskykyisellä moottorilla saavutetaan 9072kg vetokyky. 2-osainen hydraulinen jarrujärjestelmä toimii ongelmitta jokaisessa vinssaustilanteessa. Karkaistu kaksivaiheinen planeettavaihteisto mahdollistaa nopean kelauksen ja luotettavan vinssauksen. Saatavana paineilma- tai käsikäyttöisellä rummun vapautuksella. Valittavana kaksi eri rumpuversiota vakio- tai pitkän rumpu. Täyttää SAE J706 ja CE vaatimukset.

Kuvaus

WARN sarjan XL vinsseissä on 2-osainen hydraulinen jarrujärjestelmä.1) Kaksois- vastapaineventtiilit vinssin moottoriin asennettuna mahdollistavat dynaamisen jarrutuksen kuorman ohjaamiseksi, kun se on liikkeessä (tarkoittaa uloskelaustoimintoa). 2) Jousen avulla hydraulisesti vapautettu (SAHR) levyjarru estää vinssin rummun ja kuorman liikkumisen¸ kun vinssi on pysäytetty (tarkoittaa että ohjausventtiili on OFFasennossa). Molemmat jarrun komponentit on suunniteltu toimimaan kumpaankin suuntaan, mikä mahdollistaa vaijerin kelauksen suuntaamisen joustavasti.
Std ruummulle mahtuu 42m 14mm vaijeria
Paineilma käyttöinen rummunvapautin
Vaijeri ja vaijerin rullaohjain tilattava erikseen

LISÄTIETOJA SERIES 20 XL
Nimellinen vetokyky:	9072kgf (20000lbf)
Moottori:	Hydrauli 131 cc (8.0 ci)
Vaihteisto:	2-Vaiheinen planeettapyörästö
Välityssuhde:	28:5:1
Kytkin:	Pneumaattinen vapautus. Paine 50-120 psi
Jarru:	2-osainen hydraulinen jarrujärjestelmä
Rummun ø:	146mm
Rummun laipan ø:	311mm
Rummun leveys:	203mm
Köysi:	Max. Ø 14mm, tilattava erikseen
Tiivistys:	IP65 luokitus
Paino:	135 kg
Max. järjestelmäpaine:	207 bar (3000 psi)
Max. paineenpudotus	207 bar (3000 psi)
Max tuotto:	76 l/min
Moottorin hydrauliliitännät:	2x SAE-O 7/8” -14 M
Ohjausventtiili:	Kolme asentoinen 4-tieventtiili (suljettu keskiasento). Jousipalautteinen (sylinterikaralla). Ei sis. toimitukseen
Vaatimusten mukaisuus:	SAE J706, CE Machinery Directive 98/37/EC and 2006/42/EC

Toimintakuvaus vaijerikerroksittain
57 l/min
Kerros	Vetovoima kgf (kN)	Nopeus m/min	Kapasiteetti (14mm) m
1	9072 (89,0)	9,5	6,4
2	7700 (75,5)	11,2	13,9
3	6688 (65,6)	12,9	22,5
4	5911 (58,0)	14,6	32,3
5	5296 (51,9)	16,3	43,2

Toimintakuvaus vaijerikerroksittain
76 l/min
Kerros	Vetovoima kgf (kN)	Nopeus m/min	Kapasiteetti (14mm) m
1	9072 (89,0)	9,5	6,4
2	7700 (75,5)	11,2	13,9
3	6688 (65,6)	12,9	22,5
4	5911 (58,0)	14,6	32,3
5	5296 (51,9)	16,3	43,2

Toimintakuvaus
ensimmäinen vaijerikerros
Vetovoima kgf	Paine 57 l/min psi (bar)	Paine 76 l/min psi (bar)
0	870 (60,0)	1055 (72,7)
2268	1256 (86,6)	1500 (103,4)
4536	1855 (127,9)	2070 (142,7)
6804	2470 (170,3)	2630 (181,3)
9072	2985 (205,8)	3000 (206,8)

Lisätiedot

Valmistusmaa	US
Yksikkö	KPL
Rahdituspaino	131,85
Nimelliskapasiteetti	9072 kgf (20000 lbs)
Tiivistys	IP65
Standardienmukaisuus	SAE J706 and CE Machinery Directive 98/37/EC and 2006/42/EC
Takuu	1 vuosi
Välityssuhde	28.5:1
Vinssimalli	Series 20XL
Tuoteryhmä	Hydraulivinssit
Vinssisarja	Series XL
