Sähkövinssi 24V Warn Series G2 15 DC 6804 kgf
4.859,00 €
Hinta sis. ALV 25,5%
Yksikkö: KPL
Tuotetunnus: 104540

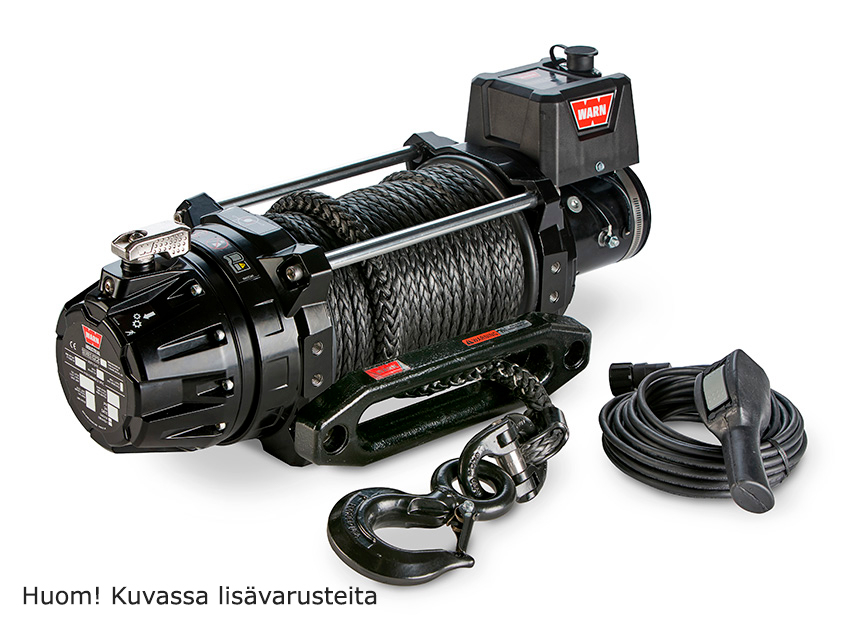

Sähkövinssi 24V Warn Series G2 15 DC 6804 kgf sopivat ihanteellisesti pelastajille, hinausajoneuvoihin ja muihin tarkoituksiin, jossa sähkövinssi on paras vaihtoehto. Uuden tason suorituskyvyn, kestävyyden ja tehokkuuden ansiosta työt sujuvat nopeasti ja luotettavasti, kerran toisensa jälkeen.
Kuvaus
Warn Series G2 15 DC 24V
| SG2 15-A-E24V-10DL-WR00-MC | PN 104540 | Electric 24V |
Sähkövinssi 24V Warn Series G2 15 DC 6804 kgf sopivat ihanteellisesti pelastajille, hinausajoneuvoihin ja muihin tarkoituksiin, jossa sähkövinssi on paras vaihtoehto. Uuden tason suorituskyvyn, kestävyyden ja tehokkuuden ansiosta työt sujuvat nopeasti ja luotettavasti, kerran toisensa jälkeen.
Sähkövinssi 24V Warn Series G2 15 DC 6804 kgf on uusinta uutta WARN Industrialin planeettavaihdevinssien mallistossa. Uudet moduulirakenteet, parannetut suoritustasot ja kestävyys – parempi kuin koskaan – ovat ominaisuuksia, joiden ansiosta työt sujuvat. Tämän vinssin kapasiteetti on 6804 kgf (15.000 lbs.) monina erilaisina konfiguraatioina. Spekseistä riippumatta nämä vinssit voivat olla kovimpia koskaan värväämiäsi työntekijöitä.
Series G2 DC vinssien keskeiset ominaisuudet
- Uudelleen suunnitellut rummunkannattimet ovat vahvemmat kuin koskaan. Uusi luja rakenne suojaa valua särkymiseltä, ja ruostumatonta terästä olevat kiinnittimet toimivat murtopultteina, joten jos sidetanko sattuu murtumaan, korjaus käy helposti ja nopeasti.

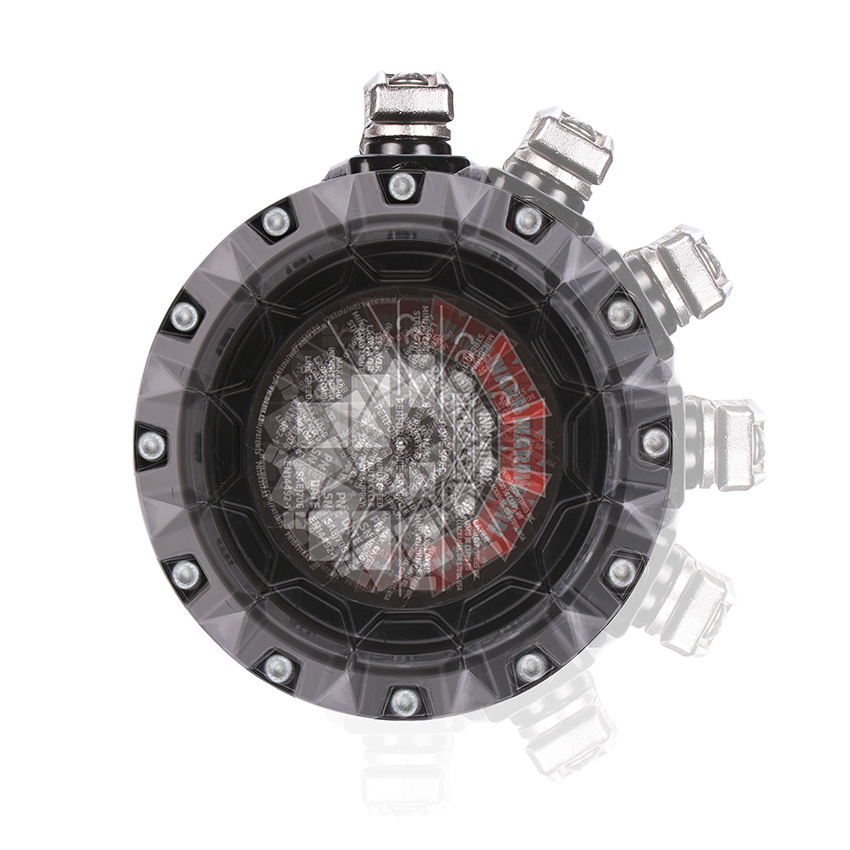

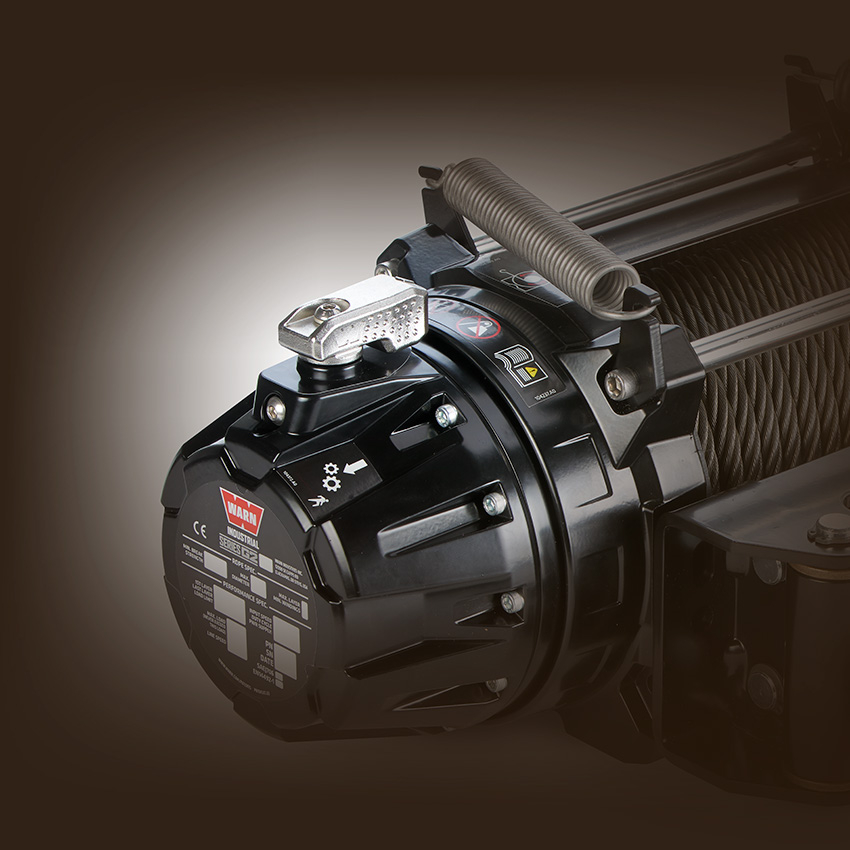

- Uuden rakenteen ansiosta kytkimen kiinnitys on erittäin kestävä. Vapaakytkimen uusi 90 asteen liike mahdollistaa kytkimen helpomman etäkäytön.
- Tehokas jarru pystyy kannattamaan vinssin koko nimelliskuorman ja toimii ehdottoman varmasti.
- Kuulalaakereiden rakenteen ja lentokonelaatuisten erittäin alhaisissa lämpötiloissa toimivien voiteluaineiden ansiosta rumpu pyörii kevyesti kovimmallakin pakkasella, minkä ansiosta vinssejä on helpompi käyttää.

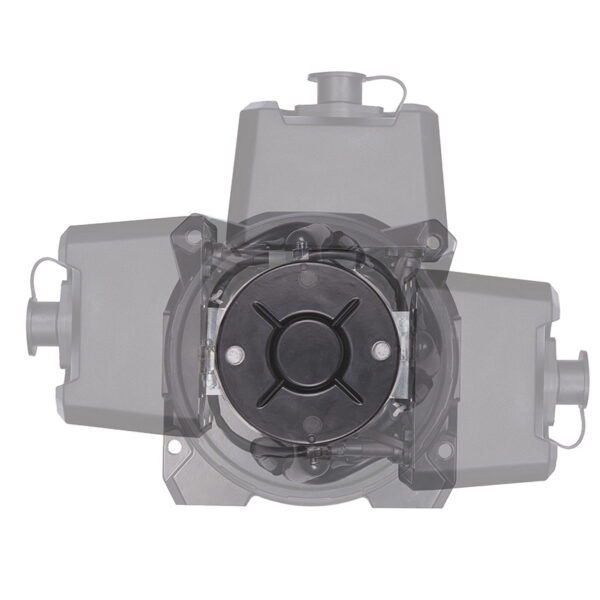

- Helppo käyttää, yksinkertainen huoltaa. Neljään asentoon asennettava moottorit ovat nopeita ja tehokkaita. Mikä tarkoittaa vähemmän käyttöaikaa ja enemmän työaikaa.
- Kestävä viimeistely suojaa korroosiolta.
- Monilta osin parannetun tiivistyksen ansiosta vinssien kotelointitaso on IP-68 / IP69K. Vesitiiviyden ansiosta vinssit ovat luotettavia ja kestävät pitkään kaikenlaisissa olosuhteissa.

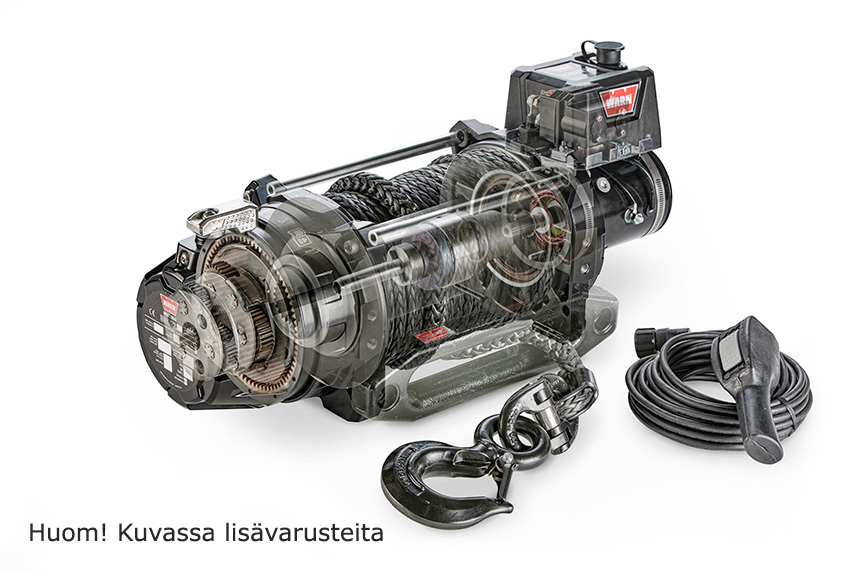

- Täysin uusi planeettavaihteisto antaa nopeaa, äänetöntä ja luotettavaa vetovoimaa. Melu- ja tärinätasot ovat jopa 65 % entistä alhaisemmat, joten vinssien käyttö on mukavampaa.
- Teollisuustason etäohjaus toimii luotettavasti vuodesta toiseen. Suunniteltu täyttämään tiukat suorituskykyvaatimukset.
Lisätiedot
| Tuoteryhmä | |
|---|---|
| Valmistusmaa | US |
| Yksikkö | KPL |
| Nimelliskapasiteetti | |
| Pakkaus | Kartonki |
Rahdituspaino |
51,75 |
| Pakkauksen mitat | 79x43x33 |
| Takuu | 1 vuosi |
| Nimellinen vetovoima: | 66,7 kN (6804 kgf, 15.000 lbs) |
| Moottori: | Series wound – sarjakäämi 24V DC |
| Ohjaus: | Luotettava ja suorituskykyinen kaksikelainen kontaktori |
| Käyttökytkin: | Kumipintainen johdollinen kauko-ohjain 10,0 m johdolla. |
| Vaihteisto: | 3-vaiheinen planeettapyörästö |
| Välityssuhde: | 321:1 |
| Kytkin: | Mekaaninen rummun vapautus |
| Jarru: | Automaattinen levyjarru per SAE J706 Sec. 4.2 |
| Rummun ø: | 101,6 mm |
| Rummun laipan ø: | 209,3 mm |
| Rummun leveys: | 252,7 mm |
| Max. köyden ø: | 13 mm (1/2″) |
| Vähimmäis vaijerin murtolujuus: | 118,3 kN (12065 kgf) |
| Max. vaijerikerrokset: | 3 kerrosta 13mm vaijerilla |
| Käyttöjaksot: | 3,5 m per SAE J706 Sec. 6.2 |
| Rahdituspaino: | 45,6 kg |
| Tiivistys: | IP68/IP69K |
| Korrosionkestävyys: | 408 h per ASTM G154 |
| Pintakäsittely: | Mattamusta pulverimaalaus, pohjamaalattu |
| Käyttölämpötila: | -40°C – 70°C |
| Desipelit: | 85,5 dB |
| EMC päästöt: | CISPR 25:2008 |
| EMC immuniteetti: | ISO 7637-2-2004 |
Lisävarusteet
Series G2 -vinssit edustavat aivan uutta modulaarisen suunnittelun, räätälöinnin ja monipuolisuuden tasoa, riippumatta sovelluksesta. Lue lisää saatavilla olevista lisävarusteista ja vaihtoehdoista.
Standardien mukaisuus
- 2006/42/EC – EN ISO 12100:2010
- EN 60529:1992+A2:2013
- EN 14492-1:2006*
- 2014/30/EU – EN 50498:2010
- ISO 7637-2:2011
- CISPR 25
- 2011/65/EU – EN 63000:2018
- Täyttää myös SAE J706 vaatimukset
* Täyttää poikkeuksia lukuun ottamatta
Seuraavat taulukot sisältävät ohjeellisia arvoja, jotka voivat vaihdella ympäristön lämpötilan ja käytettävissä olevan järjestelmän jännitteen mukaan.
| Kerros | Voima | Nopeus | ||
|---|---|---|---|---|
| lbs | kgf | kN | m/min | |
| 1 | 15000 | 6804 | 66,7 | 6,2 |
| 2 | 12273 | 5567 | 54,6 | 7,3 |
| 3 | 10385 | 4710 | 46,2 | 8,0 |
| Voima | Virta | Nopeus | Käyttöjaksot | |
|---|---|---|---|---|
| lbs | kgf | A | m/min | min/10min |
| 0 | 0 | 46 | 6,2 | 2:30 |
| 3000 | 1361 | 97 | 3,3 | 1:30 |
| 6000 | 2722 | 138 | 2,3 | 0:50 |
| 9000 | 4082 | 178 | 1,9 | 0:30 |
| 12000 | 5433 | 220 | 1,6 | 0:15 |
| 15000 | 6804 | 261 | 1,1 | 0:10 |
| Kerros | Vaijerin Ø | ||
|---|---|---|---|
| 9,5 mm | 11 mm | 13 mm | |
| 1 | 7,6 | 7,0 | 6,1 |
| 2 | 16,5 | 15,5 | 13,7 |
| 3 | 26,8 | 25,6 | 22,9 |
| 4 | 38,1 | 36,9 | – |

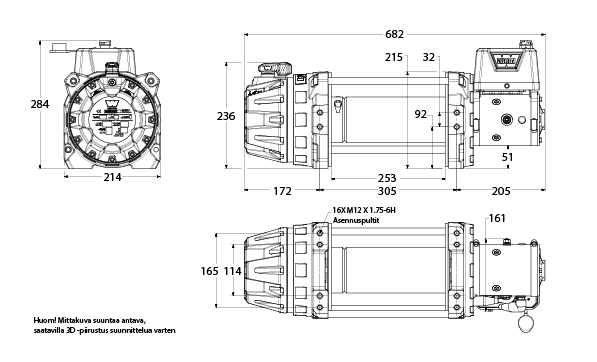

Alla oleva 2D kuva on suuntaa antava, mitoissa saattaa olla eroja todelliseen tuotteeseen.
Saatavana myös 3D malli stp tiedostona. Ota yhteyttä!
